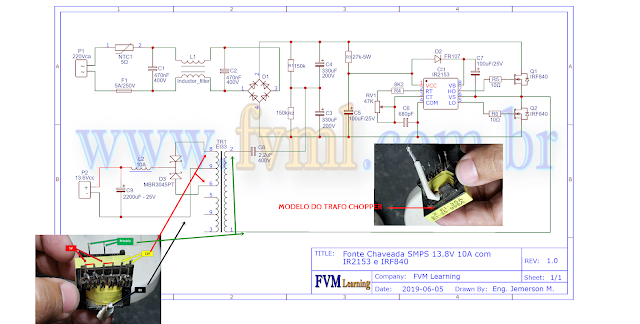

Circuito esquema fonte chaveada caseira 13,8V 10A com transformador shopper.

Olá pessoal, achei um outro circuito de fonte chaveada caseira, agora com 13,8V 10A aproveitando um transformador shopper aproveitado de fonte atx e mais alguns componentes, para visualizar deve-se clicar na imagem e depois baixe no seu pc se desejar, tem um outro esquema aqui mesmo no blog de outra fonte chaveada caseira 12V 10A no link: https://amantesdaeletronicasimples.blogspot.com/2021/06/circuito-esquema-fonte-chaveada-12v-10a.html

Ou vá em "marcadores" e procure o item: Fonte chaveada com trafo shopper. Obrigado por visualizar o blog e a fonte do esquema está descrito no próprio.



Circuito esquema inversor simples para lâmpada 20W.



Circuito esquema fonte chaveada 12V 10A - Construa a sua com componentes de sucatas.

Olá pessoal, eu tenho nas minhas sucatas diversos trafo shopper aproveitados de placas de fonte ATX fora de uso, por um tempo eu cheguei a pensar que seria inútil ficar guardando esses componentes porque não tinha e não tenho a intenção de reenrolar novas bobinas neles, mas achei uns circuitos legais e hoje vou postar um por aqui, é uma fonte chaveada com componentes de sucatas todos de fonte ATX, o primeiro circuito de hoje é fonte de 12V 10A.

Deve prestar atenção nas ligações do trafo chopper, se ligarmos os pontos de 12V no diodo teremos uma tensão maior mas pode ser muito alta maior que os 12V, obrigado por visualizar o blog.
